jos ois scooppi käytössä niin seurais missä välissä tulee häiriöitä eli toisin sanoen "hukkaa" hampaita ja sen takia tulee ylimääräsiä "puuttuvia" hampaita kierrokselle, josta johtuu että mega luulee kierrosten nousevan järettömän suuriksi.
Kaiken näköstä korjailua ja arvailua ollu aikojen saatossa...joillaki toimii joku ja toisella joku toinen muutos.
Suojattu vr-anturin johto auttanu joillaki ja taas toisilla ei. Erilaisia vastuksia vr-anturipiirissä jne.
Tarkastelu kannattaa alottaa vr-anturista--->sitten vr-muunninpiirin jälkeiseen signaaliin--->sitten 4N25:n ja megan prossun välille(vaikka R11:n vasemmalla puolella oleva piste), jossa on viimenen kohta missä vika ainakin esiintyy.
Mulla lähti 60-2 hampaisen häiriöt pois, kun muutin 4N25:n kanssa olevien vastusten arvoja, että mega näkee hampaan vaikka ois minkälainen signaali...häiriöt esiintyy yleensä keski/yläkierroksilla ja toimii kuitenki alakierroksilla.

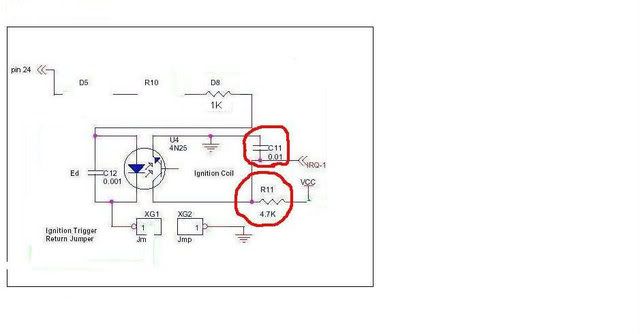

4N25 kestää 100mA virtaa ja tuon R11:n oikealla puolella syöttö on +5V.
VR-signaalihan viedään tuon 4N25:n(U4:n) 6-jalkaan.
Tuon C11:n voi ottaa pois ja tuon R11:n voi vaihtaa turvallisesti vaikka 1Kohm:ksi(teoriassa 50ohm riittäs, mutta savu voi nousta)....jännitteen nousu nopeutuu maihin menon jälkeen, megan sis. menossa ja näin ainakaan tämä kohta ei ahdista ja aiheuta häiriöitä.
Vr-anturipiirissä "tunnistus nopeutta" säädetään kans C:n ja/tai R:n arvoja muuttamalla.
Lainaus--------------
"Oli tässä yksi ralliauto mikä ei pelannut kuin 6700 rpm asti.
Teki mitä tahansa niin kierrokset jysähti noihin kierroksiin.
Setuppina opelin hall mikä maadoittaa optoa (eli oikeinpäin) ja volkkarin puola.

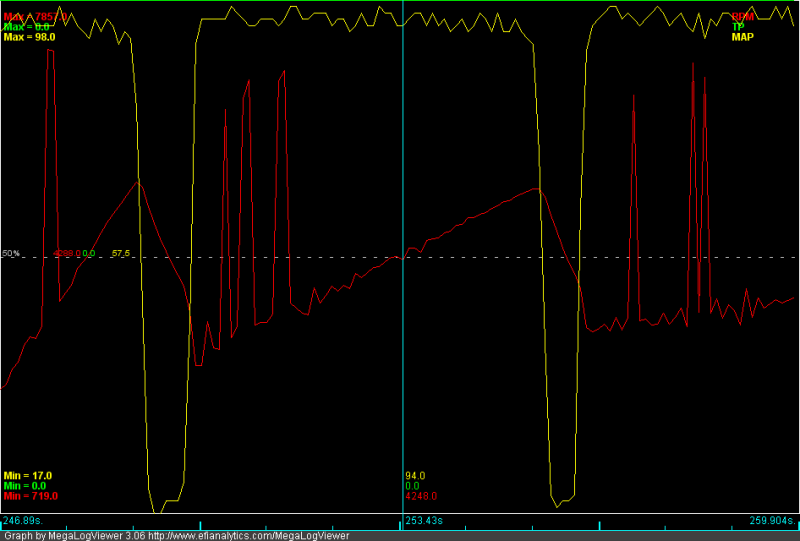

Tuossa maksimikierroksilla megatunessa alkoi näkymään kierrospiikkejä eli syyllinen tulopuolella. Skoopin kanssa kun tutkailin vähän aikaa niin optolta prosulle menevä signaalin nouseva reuna oli ihan selkeä rc-piirin nousu eli hidas nousu. Nousu oli niin hidas että signaalin huippuarvo ei enää tuolla kierrosluvulla ollut kuin 1,5 volttia niin prosu ei enää tunnista. Nousuaikaahan voi säädellä vastuksen R11 j C11 koolla. Tässä tapauksessa laitoin R11 rinnalle 1 kilo-ohmin vastuksen ja ongelma hävisi kertaheitolla. Pulsissa on vieläkin nähtävissä reunan pyöreyttä mutta pulssi pysyy kuitenkin 5 voltin tasossa maksimikierroksillakin. Opton suhteen ei ole ongelmia koska 4n25 kestää 100 mA virran eli kilo-ohmiluokassa ollaan vielä murto-osassa maksimivirroista."
"
