calculate reguired fuel arvo näytää pieneltä

pmw sais olla 75% jos on korkea oomiset suuttimet

kokeile jumppi langat täppeihin 1-2 ja 3-4

hyppylanka d5-d7

ic6 ja r44 pois

ps: r40 on ylösveto vastus 5v:tiin

ja jumppi lanka kohilleen

jumppi lanka täppejä 4kpl. Kaksi niistä ovat kuvaasi kirjoitetu puuttuvaosa

http://files.getdropbox.com/u/1351620/vr-in.bmp

eli perattessa goil sisään tulo yhdistetään opton tarvittavaan jalkaan
1 tai 2

ei tartte opton jalkoja yhdistellä

luultavasti sattaa tarvita myös ylösveto vastuksen

puutuva komponentti on jumppi



viewtopic.php?t=99&start=0&postdays=0&p ... ht=turtana

kahlaa tuo niin löytyy ohjeet 7, 8 sivujan tienoilta

ei tominut mullakaan megan kanssa

jäänyt satunnaisiin kierros luku mittausiin

suoraan anturilta ei vaikutusta kummin päin pyörii

antaa ulos noin 1volttia

oli sisään syöttönä 12v tai 5v

kokeilin trankku välissä työstää ulos hainevää terävällä alastulolla

opelin hall anturi siemens 5wk9 607

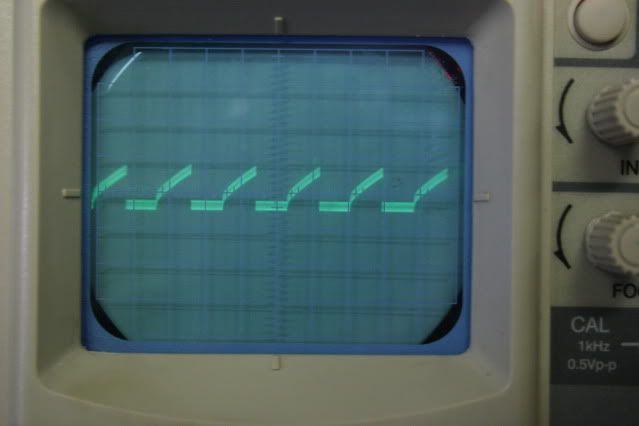

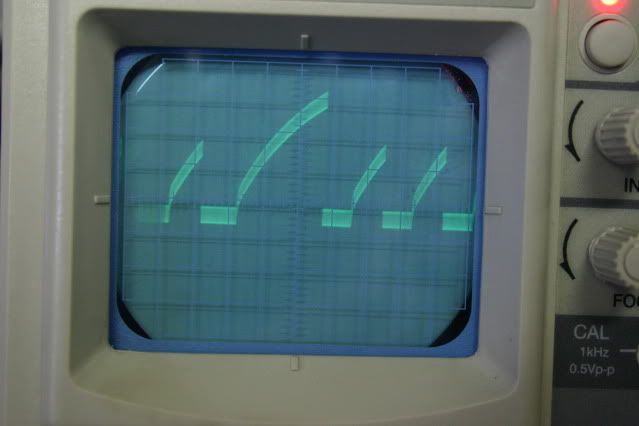

antaa tollaista saha aaltoa ulos 36-1 pyörästä

tossa tyhjän hampaan kohta

up

mulaa ois ylimääräisenä tommoinen

viewtopic.php?t=5764

keskellä +12v laidolla ohjauset (1-4 2-3)

eli 12v polttimo suuttimen liittimeen niin näkee maattaako tuo

megasquirt

kikkaile kopukynä suuttimen liittimeen

pitäis syttyä

hi-res koodissa ei vissiin toimi toi pwm säätö toimi

http://www.msextra.com/manuals/MS_Extra ... htm#hrcode

http://www.ipcmax.com/product_info.php?cPath=170_171&products_id=959

tommonen ois kaupan

8" kosketus näyttö

http://files.getdropbox.com/u/1351620/P6210065.JPG

http://files.getdropbox.com/u/1351620/P6210066.JPG

http://files.getdropbox.com/u/1351620/P6210067.JPG

hinta pyynti 150€

stan71 ...

ittelä sorvissa honeyvell gtn sarjan hall anturi rpmtiedossa
kytkentä lapussa lukee
gtn1a11x jossa tuo järjestys eli taitaa olla eri

1.6l zetec istutettu pellinalle

käyttelin hetken facetin tehokaalla pumpulla ,niin painee säädin
surraamaan kun sain apaut säätöihin

eiku biltemasta mondeon bensa pumppu bensa tankin sisää

kävi hakemassa st1:seltä 10litran e85:ta

kun on toi tankkikin tyhjä jos vaikka sais toimimaan tolla ...

littimen sisällä pieni nasta

silläpuolen maa jne

http://files.getdropbox.com/u/1351620/amp.JPG

jos siinä on tuon vasta kappale

eli taitaa mennä vasemmalta oikealle

littimen pohjassa pitäin näkyä numerot

1=maa
2=+
3=out

https://files.getdropbox.com/u/1351620/dsc01177i.jpg

tuleeko vastusen päähän +12v

jos ei ja viereiseen tulee vaihda paikaa

mitaa pip kohdasta yhteys coil liitäntään

saw pitäs lähteä poistetun led17 paikalta

luultavasti tulee edis hakaa kantiaaltoa 12v:tista 0v:tiin

niin yleensä yleis mittari näyttää jotakin siitä väliltä

mini ms:ssä näytää olevan sama osa numerointi kuin ms2.2:sessa

http://www.msextra.com/manuals/MS_Extra_Ignition_Hardware_Manual.htm#edis

https://files.getdropbox.com/u/1351620 ...

D7 on pensa pumpun ohjausessa oleva diodi

saattaa sekoittaa tuon tulevan pulssin

Edis muutos

http://files.getdropbox.com/u/1351620/minimsboardedis.jpg

poistaa D5 D8 R10

pistää D8 tilalle 1.5k vastus (min690)

D5 päästä jummpi johto xg1 seen

jumppilanka R10 ja diodin D9 väliin (varmista tuo diodin pääty pitäs löytyö
12 volttia

750 ohmin ylösvetovastus r23 taakse josta ...
