Ms2 ja kierrosluku ongelma 6Krmp jälkeen

[bomble]

moro, eli ihan ensimmäistä kertaa megasquirttia käytän joten mulle ei sano mikään mitään
ongelmana on kun ei tuu kierroslukua, tää on microsquirt 2 moduuli v2,2. 3.2.5 ekstra?(mikä lie?)
12-1 triggeri, honeywell 1gt101d halli
Kaavassa luki VR+ / VR- joten plussa on signaalissa (+2,5v) ja -on maadotuskena ja sitte virtana +5v Näin ohjeistettiin kytkemään. mutta ei näy kierroksia? mitähän tälle pitäis tehdä.. boxista on kokeiltu kaiken näkösiä asetuksia, nyt:
trigger wheel arrangement: single wheel with missing tooth
trigger wheel teeth: 12
missing teeth: 1
tooth #1 angle: 60
wheel speed: crank wheel

[Vauhtivaunu]

Mistähän kaavasta oot mahtanu ohjeita kattoa? Microsquirt-moduulissa on optopiiri hallia varten ja lisäksi tarvitaan ylösvetovastus hallin signaali- ja virtajohdon väliin.

Microsquirt-moduulin ohjeet ei ole kovin täydelliset ja sen vuoksi kortin käyttäminen vaatii perehtyneisyyttä megasquirtiin sekä taitoa soveltaa mm. MS2-manuaalissa esitettyjä kytkentöjä.

Linkki moduulin manuaaliin: http://www.microsquirtmodule.com/

[bomble]

Mukana tulleesta kaavasta ja nuo kytky ohjeet tuli ostopaikasta. Ja eli riittääkö tohon nyt se ylösveto vastus vaan vai täytyykö jotain muuta väkertää? Ostin tosiaan plug and play boxin ku ajattelin että se ois tälläi helpoin tapa
Mietin myös onko sillä väliä laitanko hall vai vr anturin? Eiks molempien pitäis lukea tota 12-1 pyörää?

[Vauhtivaunu]

Mistä se on ostettu ja minkälainen purkki mahtaa olla? Microsquirt-moduuli ei sellaisenaan ole plug-n-play laite. Microsquirt on jossain määrin.

Kummatkin lukee kyllä sekä hall-anturia että vr-anturia _oikein kytkettynä_

Jos saisit selvennettyä mitä laitetta tarkoitat niin ohjeita olisi helpompi antaa.

[bomble]

Mistä se on ostettu ja minkälainen purkki mahtaa olla? Microsquirt-moduuli ei sellaisenaan ole plug-n-play laite. Microsquirt on jossain määrin.

Kummatkin lukee kyllä sekä hall-anturia että vr-anturia _oikein kytkettynä_

Jos saisit selvennettyä mitä laitetta tarkoitat niin ohjeita olisi helpompi antaa.

Joo niin se tietysti helpottais, autotunelta ostettu plug and play sarja.

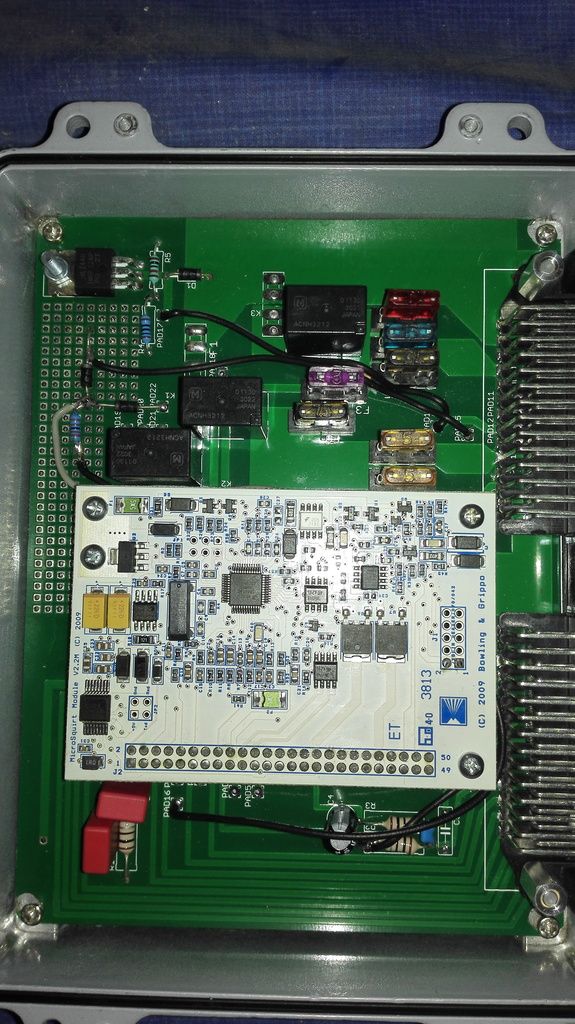

Kuvat, selaamalla muutama lisää.
http://i36.photobucket.com/albums/e1/ki ... qvf04b.jpg

[Vauhtivaunu]

Noniin vähän helpottaa. Näyttäisi ettei modulin opto-piiriä ole kytketty joten vr-piiriä joutuu käyttämään hallin kanssa tai vaihtamaan vr-anturin. Voi riittää että lisäät hallin virtajohdon ja signaalijohdon väliin 1kohm vastuksen tai sitten käytät vr-anturia. Modulin vr-piirin käyttö hallin kanssa voi tuoda signaaliongelman koska modulissa ei ole potikoita vr-piirin säätämiseen ja silloin on mahdollista että hall-anturin kanssa tulee häiriöitä.

[bomble]

Noniin vähän helpottaa. Näyttäisi ettei modulin opto-piiriä ole kytketty joten vr-piiriä joutuu käyttämään hallin kanssa tai vaihtamaan vr-anturin. Voi riittää että lisäät hallin virtajohdon ja signaalijohdon väliin 1kohm vastuksen tai sitten käytät vr-anturia. Modulin vr-piirin käyttö hallin kanssa voi tuoda signaaliongelman koska modulissa ei ole potikoita vr-piirin säätämiseen ja silloin on mahdollista että hall-anturin kanssa tulee häiriöitä.

Hyvä että joku ymmärtää! Suuret kiitokset
Ei löytyny just heti vastuksia mistään niin hain fordin zetecci koneen vr anturin ja laitoin noin 0.7mm raolle. Nyt tulee startilla pyörittäen ~200rmp.

Nytkun kaikki jo linkattuna niin osaatko lukea tosta et mikä outputti on kierrosluvulle (nyt JS11)? Ja inputti launchille (nyt PE0/JS7)?
Tai kertoa miten mä ne selvitän

[Vauhtivaunu]

Nuo laittamasi lähdöt viittaa V3-levyn kytkentöihin jotka ei suoraan käy Microsquirtin kanssa. Onkohan sinne prosessorille nyt lipsahtanut MS2-koodi Microsquirt-koodin sijaan? Jos näin on, en suosittele jatkamaan. Microsquirt-moduuliin kuuluu Microsquirt-koodi joka sinne on ladattava jos sitä ei siellä ole. Jossei sitten Autotunen jätkät ole muuttaneet tuota moduulia ja tehneet kytkennät MS2:n mukaan?

Nimittäin kierroslukumittarin pitäisi toimia suoraan valitsemalla "tacho" valikosta. Launch näyttäisi äkkiä vilkaisten kytketyn "PE1"-lähtöön

Microsquirt-moduulin pinnit on laittamassani linkissä ja jos teet omia kytkentöjä tuohon levyyn suoraan niin lämpimästi suosittelen perehtymään manuaaleihin.

[JaniM]

Kokeillaas täältä Kreikan avustuspisteestä hieman kommentoida.
Eli VR alunperin tarkoitettu käytettäväksi.
Hall tarttee hieman hyppyjohtojumppaa levylle ja tuon ylösvedon. Laitoin neuvoja, mutta eipäs ollut tiedossa heti mikä purkki kyseessä.
Koodi on kyllä alunperin ollut Microsquirt, ellei joku muu vaihtanut.
Tacho lähtö tuollain tosiaan.
PE0 ja 1 valittavaissa. Toinen tais olla launch ja toinen Boost ctrl. Katso mihin menee johto kummastakin. Se mikä menee diodeille (mustia) ja vastus, niin on launch.
Boost menee fetille, musta ja kiiltävä rauta 3-jalkainen iso transistori levyllä.

[bomble]

Kokeillaas täältä Kreikan avustuspisteestä hieman kommentoida.
Eli VR alunperin tarkoitettu käytettäväksi.
Hall tarttee hieman hyppyjohtojumppaa levylle ja tuon ylösvedon. Laitoin neuvoja, mutta eipäs ollut tiedossa heti mikä purkki kyseessä.
Koodi on kyllä alunperin ollut Microsquirt, ellei joku muu vaihtanut.
Tacho lähtö tuollain tosiaan.
PE0 ja 1 valittavaissa. Toinen tais olla launch ja toinen Boost ctrl. Katso mihin menee johto kummastakin. Se mikä menee diodeille (mustia) ja vastus, niin on launch.
Boost menee fetille, musta ja kiiltävä rauta 3-jalkainen iso transistori levyllä.

Joo, jotenkin käsitin että molemmat toimis kun laittais, mutta tosiaan laitoin sittenkin tuon vr:än. Koodi on sama joka ostaessa.
Eli tacho JS11 ja sitten nuo kaks selviää kattomalla.
Kiitoksia kovasti, täytyy huomenna mennä ihmettelemään, saa lisää kysymyksiä

[JaniM]

Mites onko project propertiessä valittu microsquirt?

[bomble]

Jatketaan nyt sit tähän kun ei viitti joka kysymykseen uutta tehdä Ja nyt on valittu oikea...
Mutta mielenkiinnosta mittailin suuttimien johtoja niin onko normaalia jos:
Bank1 toinen suutin kiinni niin irtonainen antaa molemmista piuhoista +12? jos molemmat irti niin antaa vain toisesta?
plus sielä ei tapahdu mitään naksuntaa missään vaiheessa? uudet ja testatut suuttimet

[JaniM]

Tsekkaappa onko piuhotus oikein kaavion mukaan liittimellä? Testimoodilla pystyt testaan suuttimet.
12v pitäis tulla kaikkiin suuttimiin virrat päällä.

[bomble]

Tsekkaappa onko piuhotus oikein kaavion mukaan liittimellä? Testimoodilla pystyt testaan suuttimet.
12v pitäis tulla kaikkiin suuttimiin virrat päällä.

Joo kaikkiin tulee kyllä 12v, ja liittimestä molemmista piuhoista tulee se 12v, jos taas otan saman bankin toisen suuttimen irti niin liitin antaa vain siitä toisesta piuhasta virran, toisessa ei tapahdu mitää. Sama homma molemmilla bankeilla.
Kun mä jotenkin oon käsittäny että mega katkois maata niiltä?

Ja se testi ohjelma ei sanonu mitään tälläsillä:
Test mode: injectors
output interval 200.8
injetor chanel tot test: inj1/inj2/both
pulse width:10.000
total number of injections:65535 tai millään muullakaan

Eiks se naksunta pitäis kuitenki kuulla siitä vierestä?

[bomble]

Nostellaas tätä taas, no nyt on ongelmana että 6krmp alkaa paukkumaan, ei siis saada kiertämään loppuun.
anturin etäisyyttä kokeiltu 0,2-0,6mm. ei vaikutusta, ja tekee sen aina. Mistähän tollasta lähteä etsimään?
Mittari heitti 0-6k väliä kun paukku
Koko rojekti+ Logi: https://drive.google.com/folderview?id= ... sp=sharing

[Vauhtivaunu]

Aika varmasti joudut laittamaan VR-anturin (+) johtoon sarjavastuksen tai (+) ja (-) johtoihin molempiin.

Kokeile aluksi 10kohm vastusta anturin (+) johtoon.

[bomble]

Aika varmasti joudut laittamaan VR-anturin (+) johtoon sarjavastuksen tai (+) ja (-) johtoihin molempiin.

Kokeile aluksi 10kohm vastusta anturin (+) johtoon.

Tyhmä kysymys mutta onko väliä laitanko sen anturin päähän vai boxin päähän?

[Vauhtivaunu]

Ei ole väliä.

[bomble]

Ei ole väliä.

Nyt 10kohmin vastus pelkän virran välissä, starttauksessa vilahtaa 113rmp ja sitte ei mitään. Mitäs seuraavaksi kokeillaan?

[Vauhtivaunu]

Ei VR-anturissa ole virtaa vaan ainoastaan positiivinen ja negatiivinen johto. Se antaa vaihtovirtaa ulos. Kokeile pienentää vastusta tai laita molempiin karvoihin vaikkapa 2.2kohm vastukset.
