Bluetooth-yhteys..ei toimi, toimii...

[Masi_K]

Jos moduuli ymmärtää TTL, niin millanen on se muutos siitä kun halutaan perinteistä sarjaliikennettä? Esim microsquirt modulen tapauksessa pitää olla iso suurennuslasi ja vakaat kädet jotta pystyisi puukottaa ohuttakin ohuemmat linjat ennen sarjaporttimuunninta.

http://www.ebay.com/itm/DB9-RS232-Wirel ... D100044%26
Tilasin sitten tuon.

[JaniM]

Eikös modulessa ollut padit sarjaliikenteelle? En nyt satavarma.

Edelliseen viestiin, niin tarttee olla pari muutakin asetusta oikein bluutissa. Kato Tunerstudion sivuilta ohjeista nuo mokkulan asetukset.
Muista nyt, mutta yksi vaikutti toimintaan ainakin mikä pitään muuttaa tehdasasetuksista baudin lisäksi.

[Masi_K]

Palaan asetuksiin myöhemmin jahka tuo tulee ja saan kytkettyä. Tuo on kuitenkin toimivaksi todettu ms1 sekä vems kanssa. Ja modulessa on paikat sarjaliikenteelle.

[JaniM]

Tuossa vielä linkki asetuksiin, jos joku jaksanut ettiä.
http://www.efianalytics.com/products/ma ... _RS232.pdf

[Masi_K]

Jumavita että olikin tuskaa ja hermojen kiristystä saada tuo tilaamani moduulin baudinopeus oikeaksi. Ensiksi ostosivulla olevat ohjeet olivat väärät. Sitten selvisi että mikä versio piiristä on ja sitäkatta että miten pitää toteuttaa yhteyden otto at komennoille. Tämän jälkeen piti opiskella komentojen syöttö(copy-paste puttyyn notepadista..). Ennen kaikkea tätä piti yrittää korjata toisen läppärin telkaan rautaportin toimimattomuus onnistumatta siinä kuitenkaan. SAma telakka toimi toisessa koneessa jolla syötin komennot.

Mutta nyt yhteys pelaa ainakin kotona kolmen täyden akun sarjaan kytkentä antaessa noin 4V moduulille. Muutaman kk sisään nmäkee että kui toimii Vauxhallissa.

[Masi_K]

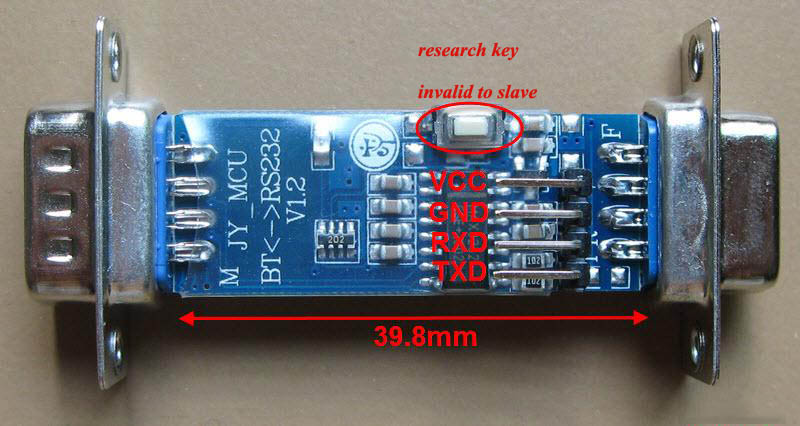

Onko tän http://g01.a.alicdn.com/kf/UT8Y7mDXnlXX ... gOFbXz.jpg linkin moduulilla mitenkä väliä että kumpaan päähän megan kytkee? Pöydällä moduuli pelaa oikein hyvin kun sen tökkää purkkiin kiinni. Eli purkissa naaras ja tossa uros. Mutta autossa mulla on toisinpäin kun purkkina on module. Joten laitoin tuon bt moduulin female pää johtoon. Ongelmia heti. Ei löydä ecu tunnistekoodia. Msdroid sanoo tunnisteeksi ']. Tuosta male/female kö tämä johtuu. Kotona pöydällä on ms2 v3 ja autossa tosiaan microsquirt module v2 jossa tosiaan johto jonka päässä uros liitin.


Hetkinen. Nyt pitääki selvittää muistanko iha väärin noi napaisuudet.

[Masi_K]

Tarkistelin laitteita ja yhteys pelaa kuten ennenkin kun on käytössä sarjaportti rautaisena. Mittailin johdon päästä jännitteitä ja eipä siitä löydy jännitettä eikä maata niistä pinneistä mistä pitäisi. Tämä lienee vaikuttaa moduulitapauksessa. Sama johto on toiminut sarjaportin kera täysin ongelmitta vuosia.

[Masi_K]

Pari päivää mittaillu sekä kokeillut ja juotin myös johdon molemmat päät uusiksi. Mittasin että moduulin bt lähettimen rx ja tx pinneissä on lepotilassa 3.3V. 5v tulee nyt oikeisiin pinneihin db9 ssä. Johtoa pitkin microsquirt modulelta tulee 5V, rxd, txd ja gnd. Plagioin alkuperäisen v3 levyn skemasta pinnijärjestyksen ja jonkin hyppylangan liittimen kotelon sisään. Edelleen yhteys pelaa rautaporttiin hienosti ja ongelmitta. Mutta jos väliin lyö tuon BTn niin yhteys bt hen muodostuu mutta mitä ilmeisemmin sarjaportin signaali on surkea. Skoopitin Megalta tulevia signaaleita ja ne oli lepotilassa noin -6V molemmat ja heilahtivat n +6V asti jokakerta. En ole skoopannut että onko eroa toimivaan V3 levyn lähettämään siguun. Molemmissa lepojännitteet ovat samat. Kotona shadowdash ilmoitti saavansa maksimi datarateksi noin 23.

Mistä kenkä voi puristaa ?

Kertaan vielä: Eli bt moduuli on kiinasta JY MC V1.3 jossa BT lähetin on mallia HC-06. Moduuli toimii oikein hienosti kotona jossa pöydällä on ms2 v3 levyllä. Autossa yhteys löytyy moduuliin ja tuneri tai shadow ms tai sitten msdroid saavat yhteyden vain siksi ajaksi että ehtivät lukea että mikä purkki on kyseessä ja koodiversio. Sen jälkeen katkeaa heti. Jos johdon kytkee läppäriin sarjaporttiin suoraan. Toimii yhteys kuten aina ennenkin. Mitä mun kannattaisi mitata ja mistä?

[Masi_K]

Joo. Kyllä se on nyt todettu että tuo hc-06 BT moduuli ei vaan toimi MS modulen kanssa. Ei vaikka tekee mitä temppuja. Ftdi usb muunninjohto on tilattu... Pitää myöhemmin miettiä sitä tunerstudion saitilla myytävää ns kallista lähetintä. En heitä tuota roskiin. Tulevaisuutta kun ei tiedä..

[Masi_K]

Otin sittenkin purkin irti autosta ja aloin mittailee skoopilla. Ei kyl ymmärrä miksi ei toimi. Menee niin diipeille leveleille jo. Samanlaiset signaalit samanlaisilla jännitteillä tulee rx & tx pinneihin oli perässä joko v3 tai ms module. Myös sama tapahtuu hc06 osassa bt moduulia. Sen rx ja tx linjoissa 3.3V putoaa nollaan signaalin muodossa. Molemmilla samanverran. Käsillä eiole signaali analysaattoria enkä sitä osaisi käyttääkkään. Voin pastee kuvii mittaus tuloksista jos jotain viisaampaa kiinnostaa.


Edit: Ohitan rs232 muuntimen levyltä ja otan välistä ttl signaalit bt lle sekä usb muuntimelle. Jos ne vaan toimii jaetulla signaalijohdolla. Ei toki yhtäaikaa.

[Masi_K]

Toimii !!!
HC06 eli ns Linvor moduuli pitää kytkeä Ms modulen kohdalla suoraan ttl signaaliin. Muuten ei vaan toimi. Sama taitaa olla myös ms1 kohdalla.
