Satunnaisia piikkejä logissa, mistä lie johtuu?

Megasquirtin asentaminen käyttökohteeseen sekä keskustelu johdotuksista, antureista suuttimista ja muista toimilaitteista.

Moderator: Masi_K

Post Reply
suihkukone
Kokenut Megasquirttaaja
Posts: 177
Joined: Tue Sep 19, 2006 20:59

Satunnaisia piikkejä logissa, mistä lie johtuu?

Post by suihkukone »

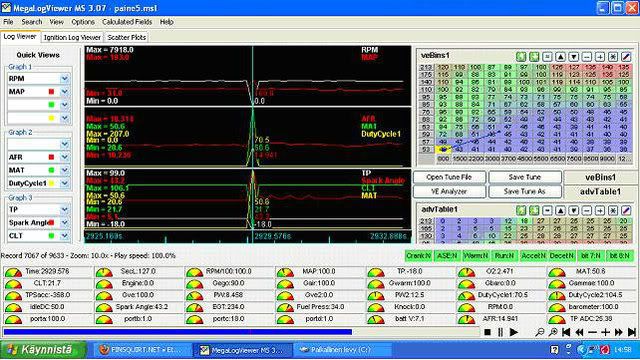

Tuossapa logi.
Jossain vaiheessa alkanu tulemaan satunnaisesti välillä.

selitystä, jos ei näe tarkasti.
Kaikki nämä tapahtuvat samanaikaisesti aina kun tulee piikki...jotkut arvot pomppaa ylös ja jotkut tippuu alas.

Kierrosluku tasainen ~3300 ja tipahtaa 0:aan piikissä.
MAP tasainen 78 ja pomppaa 100:een.
TPS tasainen 4, mutta nykäsee alas -18 arvoon.
CLT tasainen 83,3 ja tipahtaa 21,7 asteeseen.
MAT tasainen 20,6 astetta ja nykäsee 50,6 asteeseen.
Dutysycle tasainen 7,4 ja nykäsee 70,4:ään.
Sytytys tasainen 23,4 astetta ja pomppaa 43,2 asteeseen.
AFR tasainen 13,3 ja pomppaa 14,9.

ArttuH
Megajumala
Posts: 1246
Joined: Thu Mar 03, 2005 18:50
Location: Tampere
Contact:

Re: Satunnaisia piikkejä logissa, mistä lie johtuu?

Post by ArttuH »

Systeemiin tulee häiriötä jostain, tarkemmin hankala sanoa tuolta pohjalta. Voi olla sytkäpuolen häiriötä tai sitten jopa huono juotos jossain levyllä. Kun prossun käyttöjännitteeseen pääsee häiriöpiikki, niin se näkyy sitten suoraan kaikissa anturiarvoissa. Ja kierrosluku sekoaa kun joku triggeripulssi jää välistä tai mukaan tulee ylimääräinen häiriöpulssi. Duty cycle ja sytkäennakko heittävät sitten suoraan kierrosluvun mukana.

Eli kannattaa käydä piuhoitukset ja liittimet läpi, ehkä myös vilkaista piirilevyn juotoksia vähän tarkemmin. Sytkäpuolta kannattaa tarkastella myös, tulpanjohtojen kunto ja mahdollisesti uusia tulpat jos niillä alkaa olemaan ikää.
Arttu
GSX1100 -85
suihkukone
Kokenut Megasquirttaaja
Posts: 177
Joined: Tue Sep 19, 2006 20:59

Re: Satunnaisia piikkejä logissa, mistä lie johtuu?

Post by suihkukone »

Vaikiahan tuota vikaa on ettiä, kun eilen ~30min lenkillä teki 3 kertaa tuon piikin, login mukaan.
kamski
Megajumala
Posts: 689
Joined: Thu Feb 01, 2007 22:35
Location: Tamperee nääs Jämsä city

Re: Satunnaisia piikkejä logissa, mistä lie johtuu?

Post by kamski »

suihkukone wrote:Vaikiahan tuota vikaa on ettiä, kun eilen ~30min lenkillä teki 3 kertaa tuon piikin, login mukaan.
3 kertaa logiin mutta ei ajossa tuntunut?
Olisko samanlaiset käppurät?
https://picasaweb.google.com/1136036044 ... 7338/Kuvat
TOYOTA mS 2000 BT SC & No everlasting projects !
suihkukone
Kokenut Megasquirttaaja
Posts: 177
Joined: Tue Sep 19, 2006 20:59

Re: Satunnaisia piikkejä logissa, mistä lie johtuu?

Post by suihkukone »

ei ihan nuin paljon piikkaa, kun sun kuvassa ja kiekkatieto tippuu 0:aan, eikä pomppaa ylös, mutta samassa kohtaa/yhtäaikaa tapahtuu kaikkien piikkaus johonkin suuntaan.

Ajossa ei huomaa, jos ajaa nuilla 4000rpm ja yli kierroksilla...pikkusen nutkähtää , jos alle 2500rpm.
kamski
Megajumala
Posts: 689
Joined: Thu Feb 01, 2007 22:35
Location: Tamperee nääs Jämsä city

Re: Satunnaisia piikkejä logissa, mistä lie johtuu?

Post by kamski »

Läppärin sisältä hajosi com portin liitin, niin teki tuommoisen käppyrän. Sinulla voisi olla tosiaan joku haastavampi juttu etsiä vika. Arttu.H ohjeita siis seurattava nyt,.
TOYOTA mS 2000 BT SC & No everlasting projects !
suihkukone
Kokenut Megasquirttaaja
Posts: 177
Joined: Tue Sep 19, 2006 20:59

Re: Satunnaisia piikkejä logissa, mistä lie johtuu?

Post by suihkukone »

kamski wrote:Läppärin sisältä hajosi com portin liitin, niin teki tuommoisen käppyrän. Sinulla voisi olla tosiaan joku haastavampi juttu etsiä vika. Arttu.H ohjeita siis seurattava nyt,.
Jaa, no mulla tosiaan se bluetooth-kapula käytössä...mistäpä sitä tietäs vaikka se häirittee ja aiheuttaa nuo piikit, kun ei ole ennen tuntunut ja näkynyt mitään logissa, kun piuha ollut käytössä....pitääpä kokeilla jossain vaiheessa ilman bluetoothia.

sehän bluetooth käyttää/ottaa +5V linjasta virran ni, jos se piikkaa sinne jotain ylimäärästä tai imasee sen verran virtaa joskus, että +5V raili käy nollassa(ei pitäs viedä tehoa kyllä paljoa)....arvailuja vaan.
