Tarvis viisaamilta apuva!

[Malaa]

Tuli yhdessä kaupassa laite joka pitäisi olla mega, mutta onko? Eli en ihan ensimmäisenä osannut tunnistaa noihin kaupallisiin vertaamalla. Tos ois heikko kuva mut jos joku pytyis sen perustaalle kertoon jotain. Itse en siis ymmärrä näistä yhtään mitään, ainakaan vielä.

Ja sattu osuun just sopiva varotus kessuaskii

[JaniM]

Näyttäis Turtanan suunnittelemalta levyltä. Eli on MS1 mega kyseessä.

[Malaa]

Eli kytkennöiltään sama ku ms1 vaik toi liitin johtosarjaan on normaalia pienempi.

[JaniM]

Piireiltään muttei liittimen kytkennät. Netissä taisi olla noita tuon levyn kytkentöjä. Itelläkin oli jossakin papru kopio, mutta sekin on jossain tallin uumenissa.
Aika helposti ne on selvitettävissä kyllä.
Laita privaa turtana nimimerkille, josko hällä olis jossakin.

[Malaa]

Ei tunnu turtanaan saavan yhteyttä. Ois kiva saada se kytkäri et pystyis ottaa käyttöön ton boxi. Jos joltain löytyis niin kiva.

[JaniM]

Tuo perustuu pitkälti v2.2 levyyn.
http://www.bgsoflex.com/v22/megasquirt_ShemV2.2.pdf

Noiden mukaan ja seurailet folioita ja prossun pinneistä, niin selviää kytkennät. Ei ihan älytön homma.

[Turtana]

ota kuva folio puolelta piirilevystä, ennen sitä en pysty auttamaan.
tein noita aika montaa eri versiota aikoinaan.

[Malaa]

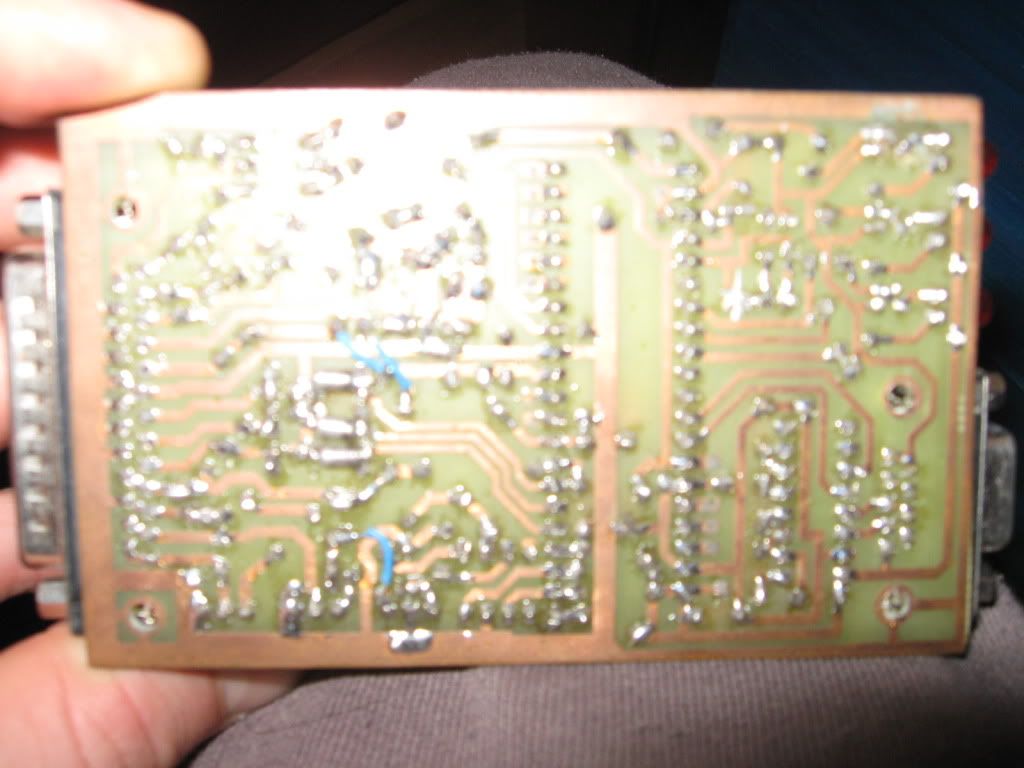

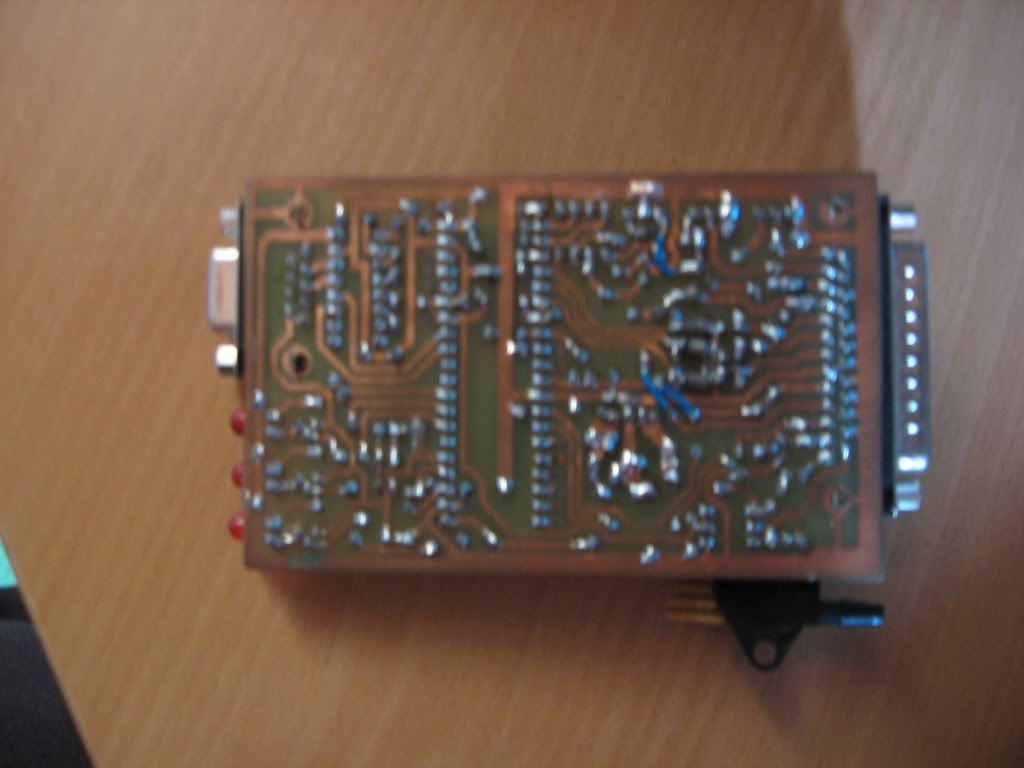

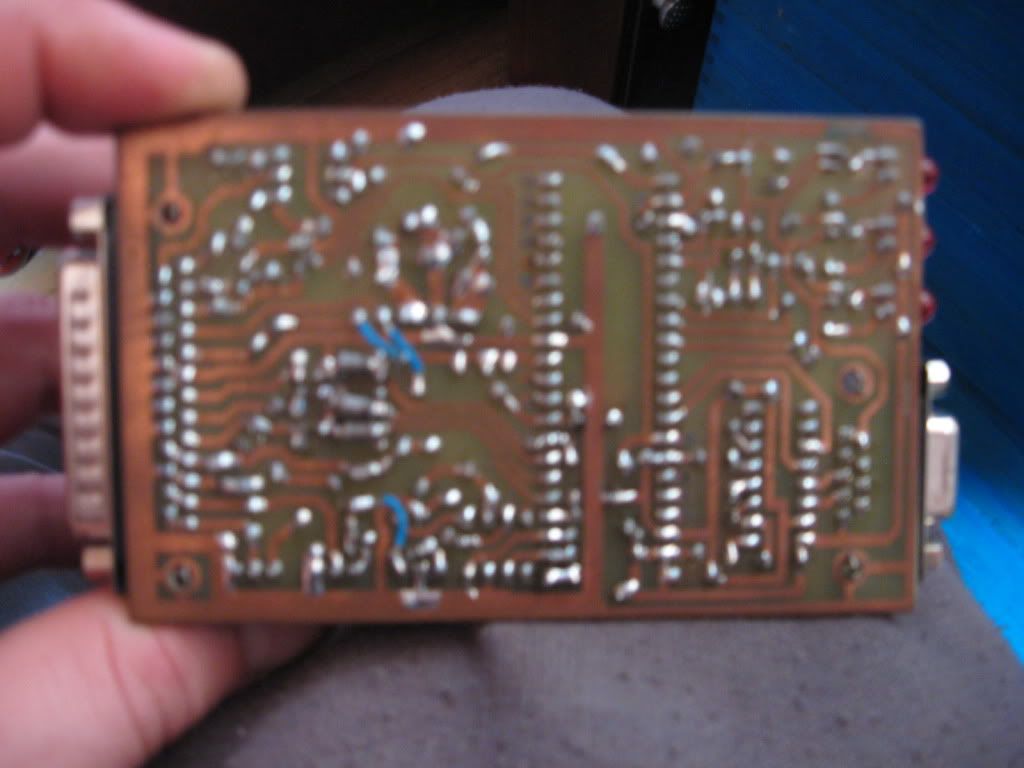

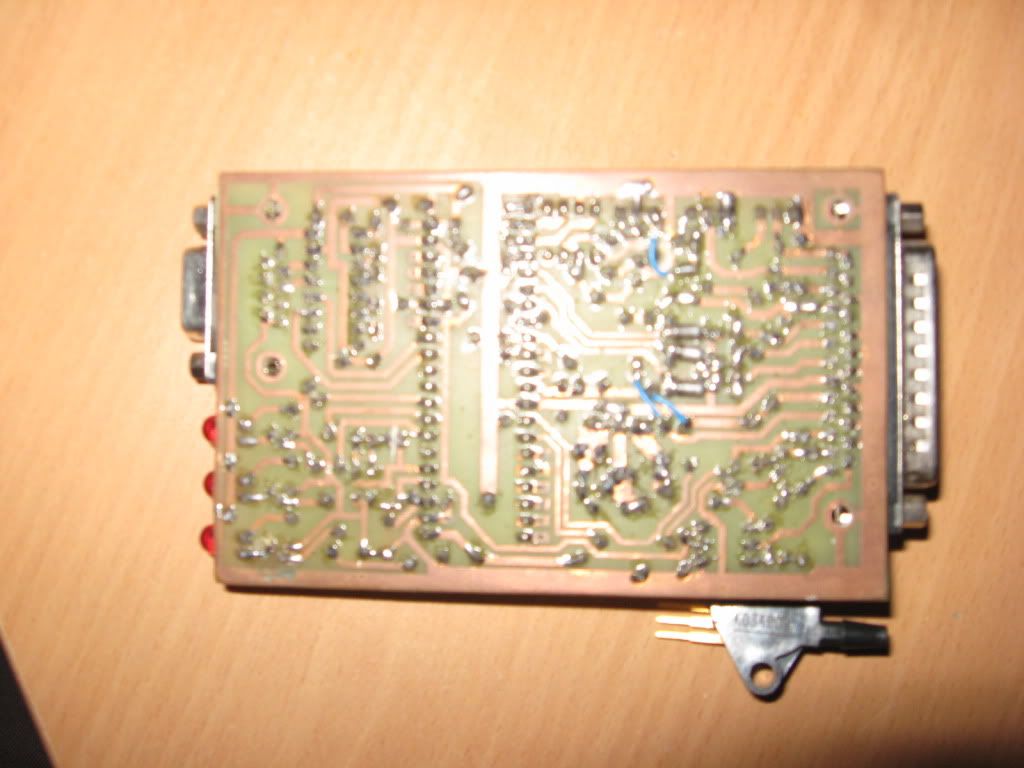

http://i1231.photobucket.com/albums/ee5 ... /Mega3.jpg http://i1231.photobucket.com/albums/ee5 ... /Mega4.jpg http://i1231.photobucket.com/albums/ee5 ... /Mega6.jpg ja http://i1231.photobucket.com/albums/ee5 ... /Mega5.jpg

Oisko noista apua, parempia en omalla kameralla valitettavasti saannut. Kiitos jo etukäteen kaikkille auttaneille.
