Komponentin tunnistusapua

econ · Post by **econ** » Thu Oct 20, 2011 20:53

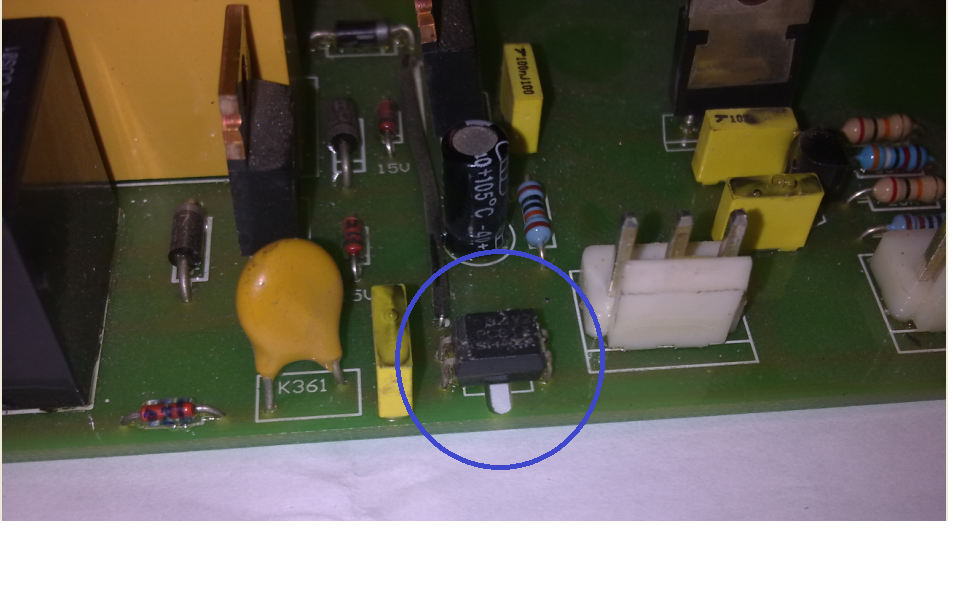

Yritän hakea vikaa hajonneesta paskasta kiinalaisesta hitsauskoneesta. Kuka tunnistaa mikä voisi olla kuvassa merkitty komponentti. Jotenkin sitää käytetään pääreleen ohjauksessa käytettävän transistorin ohjaukseen.
Kiitos jo etukäteen, E

_P_ · Post by **_P_** » Thu Oct 20, 2011 21:03

Näyttää optolta, PC817 lukeeko kotelon päällä?
Google löytää tuolla hakusanalla loput.

econ · Post by **econ** » Fri Oct 21, 2011 12:44

Ahaa tuo PC817 vaikuttais ihan loogiselta tuossa paikassa. Mitään selvää komponentin teksteistä ei saa.

Tänks, E

HSuomi · Post by **HSuomi** » Fri Oct 21, 2011 18:50

Eikös tuossa keskirivillä lue ihan selvästi PC817?
Helppo mitata. Yleismittari DC alueella kiinni lähtöpuolelle ja sähköt päälle ja kato tippuuko jännite nollaan kun releen pitäis toimia.

econ · Post by **econ** » Sat Oct 22, 2011 9:24

Niimpä itseasiassa näkyykin. Paljaalla silmällä siitä ei saa mitään selvää. Aika hyvä kamera kännykässä vissiin tai huono näkö hehee.
