Shift lights

Post by Boyracer »

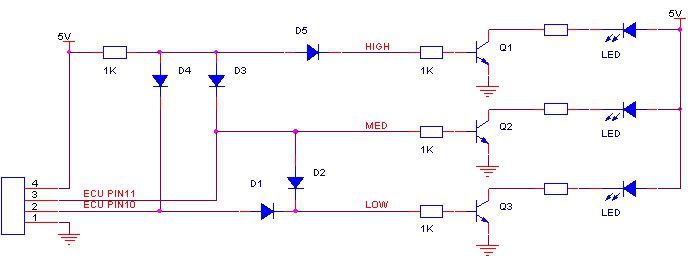

Tollasen väsäilin mutta ei tunnu pelaavan kun kokeilin aluksi ilman megaa. Syötän siis piiriin jännitelähteeltä +5 volttia ja kaikki ledit palaa. Jos kytken pin 10 ja/tai pin 11 piuhat +5 volttiin ei tapahdu mitään, kaikki ledit palaa edelleen. Jos taas kytken pinnin/pinnit maahan kaikki ledit sammuu ja virtaa kulkee niin paljon kuin lähde on säädetty antamaan.

Onko tuossa piirissä inputti tila "1" +5 v vai onko inputti silloin kytketty maahan?

Ja onko tuo ihan toimivaksi todettu kytkentä? Ihan vaan varmistuksena... :)
teg
Megajumala
Posts: 1867
Joined: Mon Mar 28, 2005 21:44
Location: Vaasa

Post by teg »

Kyllä se siten toimii, kuten se on täällä kerrottu:

http://www.msextra.com/manuals/MS_Extra ... m#shiftled
Boyracer
Megasquirttaaja
Posts: 31
Joined: Mon Aug 25, 2008 11:44
Location: Tampere
Contact:

Post by Boyracer »

Jesh, pelaahan se. Tinasilta ja yksi väärin kytketty johdin...
Boyracer
Megasquirttaaja
Posts: 31
Joined: Mon Aug 25, 2008 11:44
Location: Tampere
Contact:

Post by Boyracer »

Tommonen siitä sitten tuli:



Just ja just mahtui kamat sisään :shock:
