Partcon mega, muutokset extralle?

Keskustelu piirilevyistä, niiden ominaisuuksista, kokoamisesta ja testaamisesta.

Moderator: Masi_K

Post Reply
Supra^
Megasquirttaaja
Posts: 31
Joined: Thu Jun 08, 2006 17:30

Partcon mega, muutokset extralle?

Post by Supra^ »

Noniin, nyt ois taas aika laittaa poksi kasaan, ja extralle pitäis tehä, niin että saa ohjattua hallin kautta jakajaa. Mites paljon tuota levyä tarvii muokata noihin tarpeisiin?
Supra^
Megasquirttaaja
Posts: 31
Joined: Thu Jun 08, 2006 17:30

Re: Partcon mega, muutokset extralle?

Post by Supra^ »

Supra^ wrote:Noniin, nyt ois taas aika laittaa poksi kasaan, ja extralle pitäis tehä, niin että saa ohjattua hallin kautta jakajaa. Mites paljon tuota levyä tarvii muokata noihin tarpeisiin?
Taisipa olla tyhmä kysymys kun ei vastauksia ole tullut. Tänään kolvasin kaikki komponentit tuohonn partcon levyyn kiinni. Nyt siitä on sillattu XG1->X11. Toimiiko tämä kun käyttää extra versiossa Hall anturia joka tulee PIN24:een kiinni. Vai pitäiskö mun sillata XG1->XG2 ?
PE-LE
Kokenut Megasquirttaaja
Posts: 151
Joined: Sat Mar 26, 2005 11:59
Location: Lahti

Post by PE-LE »

http://www.msextra.com/manuals/MS_Extra ... tm#hallV22


tuossa on jotain kuvia,,
millaista anturia meinasit käyttää, ?
Supra^
Megasquirttaaja
Posts: 31
Joined: Thu Jun 08, 2006 17:30

Post by Supra^ »

PE-LE wrote:http://www.msextra.com/manuals/MS_Extra ... tm#hallV22


tuossa on jotain kuvia,,
millaista anturia meinasit käyttää, ?

Kiitoksia! Jostain syystä en ole ko. sivustoa löytänyt aiemmin.

Halliksi yritän löytää Low to high tyyppisen, ja siihen 5v ylösveto 1k vastuksella, näin tein edelliseen autoon. On varmaan helpoin tapa vetää tuo LED17/Fidle spark outputiksi.
PE-LE
Kokenut Megasquirttaaja
Posts: 151
Joined: Sat Mar 26, 2005 11:59
Location: Lahti

Post by PE-LE »

kaksi ulostuloako tarvitset? itsellä on 4syl wasted spark ,minulla parhaiten kävi led 17 ja led 19
MrFairlane
Megajumala
Posts: 656
Joined: Sun Feb 27, 2005 22:12
Location: Hyvinkää

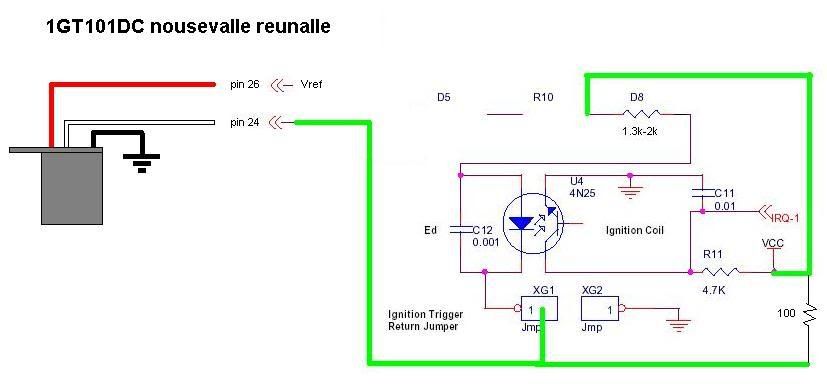

Post by MrFairlane »
