cockjerry · Post by **cockjerry** » Fri Dec 29, 2006 16:11

njoo nyt skulaa! Kiitoksia taas

Nyt olis piirilevy valmiina teetettäväks.

Kiitos vielä kerran!

Bebekissä näytti olevan 4513B C-mos piiri, sopii vissiin tähän?

BCD TO 7-SEGMENT LATCH DECODER DRIVER,RIPPLE BLINK

Samba · Post by **Samba** » Fri Dec 29, 2006 16:47

cockjerry wrote:njoo nyt skulaa! Kiitoksia taas Nyt olis piirilevy valmiina teetettäväks.

Kiitos vielä kerran!

Bebekissä näytti olevan 4513B C-mos piiri, sopii vissiin tähän?

BCD TO 7-SEGMENT LATCH DECODER DRIVER,RIPPLE BLINK

Tuo viimeisin v3 levy oli piirretty 4547 piirille, joten vähän muuttuu levy jos tuota käyttää. Aikaisemmissa posteissa olevan v2 levyn kuvissa on tuon 4513:n kytkentä.

Edit. Invoke napilla saa sitten piilossa olevat jännitteensyöttö pinnit näkyviin jos piiriä vaihdat.

cockjerry · Post by **cockjerry** » Fri Dec 29, 2006 17:53

Samba wrote:
cockjerry wrote:njoo nyt skulaa! Kiitoksia taas Nyt olis piirilevy valmiina teetettäväks.

Kiitos vielä kerran!

Bebekissä näytti olevan 4513B C-mos piiri, sopii vissiin tähän?

BCD TO 7-SEGMENT LATCH DECODER DRIVER,RIPPLE BLINK
Tuo viimeisin v3 levy oli piirretty 4547 piirille, joten vähän muuttuu levy jos tuota käyttää. Aikaisemmissa posteissa olevan v2 levyn kuvissa on tuon 4513:n kytkentä.

Edit. Invoke napilla saa sitten piilossa olevat jännitteensyöttö pinnit näkyviin jos piiriä vaihdat.

Ahaa.. partcostakaan ei taida saada tota 4547. "Saatavuus heikko" Noh täytyy tsiigailla lisää mestoja tai sitten muuttaa levyä..

EDIT: Vaasan mestasta löytyis 4543B http://www.vekoy.com/product_info.php?c ... ts_id=1381

Vissiin menis heittämällä, mutta 7-segin pinni järjestys pitäis vaan muuttaa toistepäin?

njoo, jos toi menee muuten heittämällä, niin laitan sen ja sitten sharpin 7-segin. Joutuis kuitenkin muuttaa 7-segin linjoja kun ne menee tossa sharpissa eri tavalla.

Sharpin datalehti: http://www.vekoy.com/product_descriptions/SHARP-LED.pdf

En kyllä tajuu tosta muutakun pinni järjestyksen, mutta 8x 470ohm vastusverkko varmaan on ok? Tuolta vaasasta sais senkin..

cockjerry · Post by **cockjerry** » Fri Dec 29, 2006 20:33

Mikä etu muuten tossa V3 oli tohon V2 ? Tai minkä takia vaihdoit piirin?

Samba · Post by **Samba** » Fri Dec 29, 2006 20:34

http://kotisivu.dnainternet.net/sakrkor ... saato2.brd

http://kotisivu.dnainternet.net/sakrkor ... saato2.sch

eli tuossa ois vähän muokattuna 4543 piirillä 8x vastusverkolla yms. Jos osalistaa kattoo niin:

4543BE käy
680ohmin vastusverkko 4116R-680R näytölle (koska näytössä on yks ledi per segmentti (eli noin 2V))
tuo sharpin 13CC-PU näyttö (jolla on kyllä sama pinnijärjestys)
10K 1206 pintaliitoset ylösvedot (vaasalla ei pintaliitosia)
560ohmiset pintaliitoset ja normaalit ledipareille
100nF 1206 suotokonkka
BC847 transistorit
1kOhm kantavastukset transistoreille
1n4148 diodeja
sopivat vastukset noille erillisille ledeille riippuen väristä.

cockjerry · Post by **cockjerry** » Fri Dec 29, 2006 20:49

Samba wrote:http://kotisivu.dnainternet.net/sakrkor ... saato2.brd

http://kotisivu.dnainternet.net/sakrkor ... saato2.sch

eli tuossa ois vähän muokattuna 4543 piirillä 8x vastusverkolla yms. Jos osalistaa kattoo niin:
4543BE käy
680ohmin vastusverkko 4116R-680R näytölle (koska näytössä on yks ledi per segmentti (eli noin 2V))
tuo sharpin 13CC-PU näyttö (jolla on kyllä sama pinnijärjestys)
10K 1206 pintaliitoset ylösvedot (vaasalla ei pintaliitosia)
560ohmiset pintaliitoset ja normaalit ledipareille
100nF 1206 suotokonkka
BC847 transistorit
1kOhm kantavastukset transistoreille
1n4148 diodeja
sopivat vastukset noille erillisille ledeille riippuen väristä.

Tulee joku 285 LOAD error avatessa.. onko sulla crack-versio? Se jotenkin pilaa noi filet tai sitten ne on vaan korruptoitunut

Ai sillä oli sama pinni järjestys.. mitähän oikein taas sekoilin

Onko toi muutettu mitenkä? Tosta 8x vastusverkostahan vois jättää raa'asti vaan yhden kytkemättä

Samba · Post by **Samba** » Fri Dec 29, 2006 20:50

cockjerry wrote:Mikä etu muuten tossa V3 oli tohon V2 ? Tai minkä takia vaihdoit piirin?

Noissa yksissä piireissä on tuo latch ominaisuus jonka toiminta vähän arveluttaa. Mutta datasheettejä vilkuilemalla kaikki esillä olleet piirit pitäs toimia samalla tavalla. Saatavuuden mukaan muutetaan kytkentää.

Samba · Post by **Samba** » Fri Dec 29, 2006 20:58

Samba wrote:
cockjerry wrote:Mikä etu muuten tossa V3 oli tohon V2 ? Tai minkä takia vaihdoit piirin?
Noissa yksissä piireissä on tuo latch ominaisuus jonka toiminta vähän arveluttaa. Mutta datasheettejä vilkuilemalla kaikki esillä olleet piirit pitäs toimia samalla tavalla. Saatavuuden mukaan muutetaan kytkentää.

Edit: voi juutas ku kotona menee muokkaamaan tällä 4.11 versiolla niin eihän se uudemmilla enää aukee. demo lisenssillä teen.

cockjerry · Post by **cockjerry** » Fri Dec 29, 2006 21:31

Vaihdoitko F ja G linjat keskenään + 8x IC mesta? Mikäli nyt oikein hiffasin?

Tossa 4543BE näytti menevän järjestys ja muut näytti olevan samat.

A
B
C
D
E
G
F

kun taas tossa 4547N meni aakkosjärjestyksessä alespäin.

Samba · Post by **Samba** » Fri Dec 29, 2006 21:42

njoo kokeiles edellisiä tiedostoja

cockjerry · Post by **cockjerry** » Fri Dec 29, 2006 22:09

Samba wrote:njoo kokeiles edellisiä tiedostoja

Noni nyt taitaa olla sitten final versio! Ai saatana.. kokoajan vaan paranee. Helvetin siisti! Partcolta löytyy ainakin SMD kamat, täytyykin laittaa tilausta tonne vaasaan heti.

Perhana kun asut niin kaukana, olisin pullakahvit vähintään velkaa! Mutta kiitoksia vielä kerran

Täytyy laittaa fotoja kun saa kasattua ja laitettua tän systeemin kiinni. Onkin jo vähän kiire tän mitskuhomman kanssa kun muuta hommaa riittää..

Tuli otettua tollasia valkosia ja sinisiä superkirkkaita 10mm ledejä.. valkoset ainakin huomaa 8000mcd ja sinisissä 3000mcd!

Käyttöjännite valkoisilla 2.8v - 3.3vdc , 20mA, jolloin sopiva vastus 13v jännitteellä olis 400ohmia kun ne on sarjassa. Sinisillä se oli 2.5-3.0vdc, eli se tekis 380ohm.. joten otan 450ohm kaikkiin shiftlightin valoihin.

Nyt täytyy vaan toivoa, että MS2extraan tulee nopee se sequential shiftlight tuki tai joutuu menee MS1.

cockjerry · Post by **cockjerry** » Tue Jan 02, 2007 11:06

Minkäs hintasta toi on teettää jossain lafkassa esim. 2 tollasta piirilevyä? Missä lafkoissa ootte teettäneet noita?

Vai koklaanko ite valottamalla? Vähän epäilyttää, koska tossa menee niin perkeleen lähellä kaikki.

Tuli muuten lisättyä tohon vielä 7-segment speedo vr-anturilla. Just ja just sain tungettua ne 3x näytöt tohon. Joutuu tekee speedon piirille alle toisen levyn. Netistä löyty hyvä kytkis.. ainut mikä puuttuu on 4553 piiri

Ne varoitusvalojen ledit tosin joutui siirtämään kokonaan erilliselle levylle.

Samba · Post by **Samba** » Wed Jan 03, 2007 19:16

ykspuoleisia pienehköjä levyjä pystyn ite tekemään jyrsimällä. http://www.pcbservice.fi/ on harrastajille tarkotettu kimppalevy ominaisuus. Monethan nuo on kehunu tuota.

cortna · Post by **cortna** » Wed Jan 03, 2007 19:32

itse valmistanut yksipuoleiset valottamalla valmiiksilakatuista levyistä
halogeenilampulla

kehittänyt viemärin puhdistus aineella
(vedellä laimennettuna)

ja syövyttänyt Natriumpersulfaattilla

cockjerry · Post by **cockjerry** » Wed Jan 03, 2007 20:12

Toi PCB service näyttää lupaavalta ja eagle kuvatkin käy, eikä edes pahanhintainen!

cortna:
Onko noista levyistä tullut hyviä kun oot itse duunannut? Eli ettei esim. ole poikki jotain linjoja ym.

Kiinnostaisko duunata mulle muutama levy?

Täytyis saada toi speedon levy vaan duunattua...

cortna · Post by **cortna** » Wed Jan 03, 2007 21:14

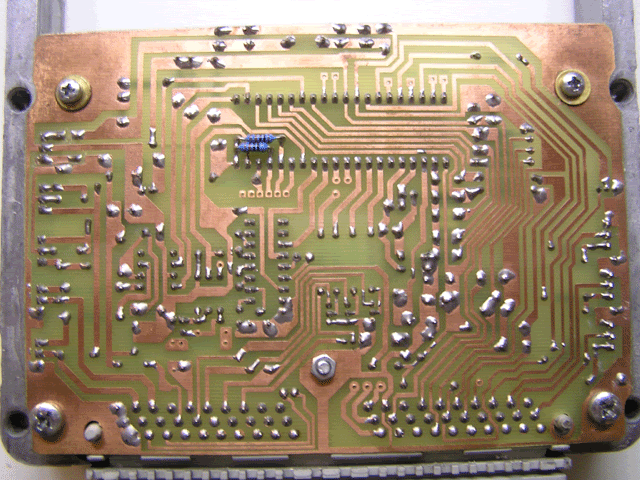

tommoista tulee

aresilla olen tuhrannut

cockjerry · Post by **cockjerry** » Wed Jan 03, 2007 23:17

No toihan on ihan ok jälkeä!

Mitä ottaisit 2 about 100x 100mm levystä?

cockjerry · Post by **cockjerry** » Thu Jan 04, 2007 22:16

Mikähän tässä speedo levyssä kusee kun GND hävis.. tai siis ei liitä niitä siihen.

http://njaa.pp.fi/speedo.brd
http://njaa.pp.fi/speedo.sch

alkup. kytkis http://martybugs.net/electronics/speedo.cgi

Tässä on nyt toinen levy minkä pitäis olla valmis?
http://njaa.pp.fi/7segv4_final_version.brd
http://njaa.pp.fi/7segv4_final_version.sch

Kaikki komponentit on hommattu ja tsekattu että sopii levyn mestoihin. Paitsi 4553 piiri ja muutama SMD vastus.

Samba · Post by **Samba** » Thu Jan 04, 2007 22:30

cockjerry wrote:Mikähän tässä speedo levyssä kusee kun GND hävis.. tai siis ei liitä niitä siihen.

http://njaa.pp.fi/speedo.brd
http://njaa.pp.fi/speedo.sch

alkup. kytkis http://martybugs.net/electronics/speedo.cgi

Tässä on nyt toinen levy minkä pitäis olla valmis?
http://njaa.pp.fi/7segv4_final_version.brd
http://njaa.pp.fi/7segv4_final_version.sch

Kaikki komponentit on hommattu ja tsekattu että sopii levyn mestoihin. Paitsi 4553 piiri ja muutama SMD vastus.

täytön nimenä on N$26, pitäisi olla GND. Muista että täytön pitää päästä joka paikkaan jossa sitä tarvitaan. Aika paljon jää unroute piuhoja kun ajaa täytön (ratsnest).

cockjerry · Post by **cockjerry** » Fri Jan 05, 2007 22:16

Samba wrote: täytön nimenä on N$26, pitäisi olla GND. Muista että täytön pitää päästä joka paikkaan jossa sitä tarvitaan. Aika paljon jää unroute piuhoja kun ajaa täytön (ratsnest).

noni! Fixasin hommat ja nyt pitäis skulata..

http://njaa.pp.fi/speedo.brd
http://njaa.pp.fi/speedo.sch

cockjerry · Post by **cockjerry** » Sat Jan 13, 2007 23:26

Noniin nyt olis 7-segment hässäkkä kasattu ja SKULAA!

Tosta oli unohtunut vissiin RESET pinni tai joku muu, tosta prossusta. Ihmettelin että mitä helvettiä kun koskee piirilevyn toiselle puolelle sormella, niin sitten skulaa taas hetken. Noh liitin sen pinnin maihin ja nyt skulaa kokoajan.

Huomenna jos tekis speedo levyn.. se onkin jo vähän haastavampi.

Yllättävän paljon noi komponentit kestää lämpöä, vaikka joutu aika paljon säätämään ton resetin takia, luulin että oli huono liitos joten kolvailin kaikki vedot.

Tota sequential shiftlightia ei varmaan pysty maihin naputtelemalla testaamaan; vaan pitäis olla +5v ja siitä maihin?

Joutuu näköjään ite laittamaan ton shiftlight koodin ms2extraan kun tekijät ei sitä sinne vieläkään saanut.

komponentit tuli maksaa jonkun 80egee + piirilevyt 50egee. Kiitokset cortnalle!

cockjerry · Post by **cockjerry** » Sun Jan 14, 2007 15:09

Fotoja:

http://njaa.pp.fi/syksy_2006_talvi_2007 ... _light.jpg
http://njaa.pp.fi/syksy_2006_talvi_2007 ... icator.jpg

Speedon kolvaus aloitettu, mutta loppui tinan loppumiseen

Shift lightista puuttuu toinen puoli, koska partco oli unohtanut muutamat vastukset tai sitten on päässyt jossain välissä hukkumaan.

Pitäis ainakin nähdä millon vaihdetaan, akussa oli 9v jännite ja nyt jo kuski sokaistuu

cockjerry · Post by **cockjerry** » Tue Jan 16, 2007 23:00

Mikähän speedo levyssä vois olla kun +8v linjassa on 1.2volttia vaan! ja ennen regulaattoria sen +12v on 3v!

Mitä ihmettä.. vaikka akussa 10v!

EDIT: R3 on vahingossa menny 10k, kun pitäis 10OHM! R3 on siis ennen regulaattorin +12v.

Tosta varmaan johtuu vika?

cockjerry · Post by **cockjerry** » Wed Jan 17, 2007 12:49

Nyt skulaa speedokin!

Ainut mikä hämää, on se että näytöt on aika himmeitä.

Mitenköhän tota näyttöjen kirkkautta sais lisättyä?

Päivän valossa ei pal nää mitään.. toisinkuin vaihdenäyttö, se hohtaa täysillä ja niin pitäis speedonkin!

Noihan on kaikki c-mos piirejä ja pitäisi siis kestää joku 16v? Heittää koko regun mäkeen tai ohittaa sen?

tossa vielä se orggis kytkis http://martybugs.net/electronics/images/speedo.png

risu · Post by **risu** » Wed Jan 17, 2007 14:37

Tai laittaa 12v regu tilalle tms. Kannattaa ainaki tarkistaa ettei speedon kalibrointi vaadi reguloitua jännitettä ennenku heivaa "ylimääräsiä" osia veke. Vaikka ne cmos piirit kestäiski 16v ni sinne voi tulla pieniä piikkejä latauksesta.

cockjerry · Post by **cockjerry** » Wed Jan 17, 2007 15:18

risu wrote:Tai laittaa 12v regu tilalle tms. Kannattaa ainaki tarkistaa ettei speedon kalibrointi vaadi reguloitua jännitettä ennenku heivaa "ylimääräsiä" osia veke. Vaikka ne cmos piirit kestäiski 16v ni sinne voi tulla pieniä piikkejä latauksesta.

niin joo tosiaan.. calibroinnin takiahan se varmaan onkin siinä.

Volttimitsku näyttää +8v linjassa +6v

Mutta täytyy hakea partcosta 12v regu huomenna.

risu · Post by **risu** » Wed Jan 17, 2007 15:25

Kannattaa myös tarkistaa volttimittarin oma paristo. Mulla tuotti kerran päänvaivaa perusfluke jonka paristo oli loppumaisillaan, etsin kytkennästä vikaa vaikka kuinka pitkään kunnes tajusin että virheellinen jännitearvo oli mittarin vika. Patterinvaihdon jälkeen kaikki ok.

cockjerry · Post by **cockjerry** » Wed Jan 17, 2007 15:57

risu wrote:Kannattaa myös tarkistaa volttimittarin oma paristo. Mulla tuotti kerran päänvaivaa perusfluke jonka paristo oli loppumaisillaan, etsin kytkennästä vikaa vaikka kuinka pitkään kunnes tajusin että virheellinen jännitearvo oli mittarin vika. Patterinvaihdon jälkeen kaikki ok.

njoo volttimitskussahan vika tosiaan oli.. toinen näyttää +8v. Ihme sekoilua tolla edellisellä mitskulla, näytti erilukemia hetken päästä samasta komponentista

Kyllähän toi autokäytössä riittää toi kirkkaus, mutta prätkässä siitä ei päivällä pal nää. Tosin riittää kun on vaan vähän hämärää, niin kyllä se näkyy jo aika selvästi sitten. Luulisin, että kytkentä on ihan ok.

Tuli mieleen tosta 12v regusta sellanen, tossa kun on tällänen piiri: http://www.vekoy.com/product_info.php?products_id=2977

Spekseissä lukee käyttöjännite +2-6v.. kuitenkin c-mos piiri, nyt jos vaihdan 12v regun niin kilahtaakohan toi piiri? Vai onkohan noissa spekseissä typo?

Muissa piireissä tais olla 2-16v spekseissä..

En saa tota acrobatia jostain syystä asennettua tähän, niin ei voi avata noita PDFiä, jos joku viittis tsiigata

risu · Post by **risu** » Wed Jan 17, 2007 16:10

Toi on TTL-piiri eli 2-6v on ihan ihan oikein ilmoitettu. Jos sulla on 8v siinä jo nyt niin siin on jo ylijännitettä, 12v todnäk aiheuttaa jo savut

. CMOS piirit on niitä 4000-sarjasia yleensä mut 74C-sarja taitaa kans olla cmos-pohjasia. Sit oli joku muuki sarja mitä en tähän hätään muista mikä käytti tasan 12v jännitettä.

http://w3.id.tue.nl/fileadmin/id/object ... _hct14.pdf

tossa sun kytkennässä pitäs olla taas 74C14 mikä nopeen googletuksen jälkeen näyttäis ottavan ihan 15v asti sisään ja cmostyyppinen. Tarkkana noiden kirjaintein kanssa.

http://www.jaycar.com.au/images_uploaded/MM74C14.PDF

Voit tietenkin tarkistaa 40106 pinnit datalehdestä jos ne mätsäis, ni voisit korvata ton TTL-osan. Ellei tota 74C14 löydy siis.

http://www.vekoy.com/product_info.php?c ... ts_id=1302

edit sori, missasin ton pdf-jutun =) no kuitenkin. 74C14 toimii, 40106 saattaa toimia, 74HC14 ei toimi.

risu · Post by **risu** » Wed Jan 17, 2007 16:24

Tohon näytön kirkkauteen vielä, toi koko homma tulee sulla varmaa jonku pleksin taakse? Etolasta saa ainaki keskiruskeeta pleksiä mistä näkyy aika hyvin ledinäytöt läpi, ja muuten näyttää ulospäin mustalta. Liian tummaa ei kannata ja kirkkaan kanssa ei tuu sitä kontrastia mikä helpottaa vähän lukemista kirkkaassa valaistuksessa.
