Budjetti megasquirt?

kapperi · Post by **kapperi** » Fri Mar 31, 2006 21:30

Eli kasaisin tuommosen turtanan levylle ja kysymys olis että millä kustannuksia alaspäin? Eli tarviin vain ruiskutuksen toimimaan kaikki muut ovat turhaa... (tällä hetkellä) helppohan ne on myöhemmin asentaa ne osat

MrFairlane · Post by **MrFairlane** » Fri Mar 31, 2006 21:40

Mihin koneeseen?
Onko orkkisruisku vai kaasarikone?
Mitä hiluja pystyy käyttämään Megan kanssa?

cortna · Post by **cortna** » Fri Mar 31, 2006 22:54

partcolta ostin 2kpl valotettavaa piirilevyä ja kotelon

jätin ostamatta noi K-termoparin vaatimat osat

maksoi noin 110€

kapperi · Post by **kapperi** » Sat Apr 01, 2006 11:31

cortna wrote:partcolta ostin 2kpl valotettavaa piirilevyä ja kotelon

jätin ostamatta noi K-termoparin vaatimat osat

maksoi noin 110€

Onkos tuossa sitten sytytykseen vaadittavat osat kiinni? Levy on jo syövytetty ja koteloa en tarvii... Arvelin pelkän ruiskutuksen osat laittaa, olisko komponentti listaa noista?

cortna · Post by **cortna** » Sat Apr 01, 2006 11:47

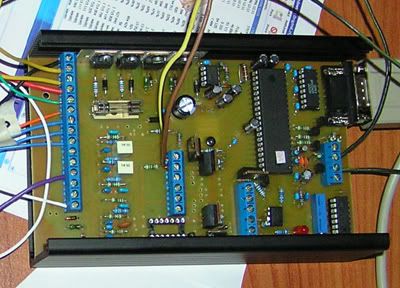

turtanan suuniitelema levy

foorumi tuolla

viewtopic.php?t=99

osaluettelo tuolta
http://www.turtana.com/muut/megasquirt/osaluettelo.htm

sytän lähdöt modattu ledeille
tarvii syttä yksikö

Volkkarijermu · Post by **Volkkarijermu** » Sat Apr 01, 2006 15:11

Osaluettelossa on vaan seuraavat virheet:

- elko C17 puuttuu osalistasta
- kerkot C44 ja C45 yksikkö pitäisi olla pF ei nF
- Kela pitäisi olla 100uH ei 100mH

kapperi · Post by **kapperi** » Sat Apr 01, 2006 18:19

Volkkarijermu wrote:Osaluettelossa on vaan seuraavat virheet:

- elko C17 puuttuu osalistasta
- kerkot C44 ja C45 yksikkö pitäisi olla pF ei nF
- Kela pitäisi olla 100uH ei 100mH

Joo tämän olen jo löytänytkin mutta ymmärrys ei riitä mitä kaikkea voin jättää pois jos en ohjaa kun ruiskutusta...
(joitakin osia löytyy koulultakin mutta jos kaikkia ei löydy tietäisin onko se tarpeellinen ruiskutusta varten)

Volkkarijermu · Post by **Volkkarijermu** » Sat Apr 01, 2006 18:47

Vielä vähä tarkennusta, että etkö halua käyttää esim. bensapumpun ohjausta , f-idleä tai joitakin extra-ominaisuutta?

kapperi · Post by **kapperi** » Sun Apr 02, 2006 9:23

Bensapumpun ohjaus olisi tietysti hyödyllinen. arvelin käyttää lisäilmaluistinta ,koska pösössäni semmoinen on jo valmiina. Eli lähinnä 309 1.9gtin ruiskuttamiseen tarkoitetut vermeet.
Extrassa kiinnostaa lähinnä nuo rikastukset ja kierrosrajoitin ja isommat kartat.

Volkkarijermu · Post by **Volkkarijermu** » Sun Apr 02, 2006 10:13

Sit kannattais vaikka Turtanan mini-ms levyä kattella. Onko käytössä induktiivinen anturi vai hall vai kuinka otetaan kierroslukutieto?

Tosin siihen mini-ms -levylle ei sitte paljoo laitella lisäominaisuuksia jälkeenpäin...

kapperi · Post by **kapperi** » Sun Apr 02, 2006 10:47

Volkkarijermu wrote:Sit kannattais vaikka Turtanan mini-ms levyä kattella. Onko käytössä induktiivinen anturi vai hall vai kuinka otetaan kierroslukutieto?

Tosin siihen mini-ms -levylle ei sitte paljoo laitella lisäominaisuuksia jälkeenpäin...

Siinäpä se mini-ms onkin huono, kun tarkoituksena olisi kuitenkin säilyttää mahdollisuus kaikille ominaisuuksille.
Taitaa olla induktiivinen anturi. bytheway eikös sen kierrosluvun saa suoraan puolalta? vai toimiiko se sillä signaalilla? Täytyykö muuttaa jollain tavalla?

kapperi · Post by **kapperi** » Mon Apr 03, 2006 17:36

kapperi wrote:
Volkkarijermu wrote:Sit kannattais vaikka Turtanan mini-ms levyä kattella. Onko käytössä induktiivinen anturi vai hall vai kuinka otetaan kierroslukutieto?

Tosin siihen mini-ms -levylle ei sitte paljoo laitella lisäominaisuuksia jälkeenpäin...
Siinäpä se mini-ms onkin huono, kun tarkoituksena olisi kuitenkin säilyttää mahdollisuus kaikille ominaisuuksille.
Taitaa olla induktiivinen anturi. bytheway eikös sen kierrosluvun saa suoraan puolalta? vai toimiiko se sillä signaalilla? Täytyykö muuttaa jollain tavalla?

Vastaanpa ite taas, eli siis ainakin tuo termoparin osat vois jättää pois, mitenkä on sitten tuon potikan kanssa, sehän liittyy tuohon nakutukseen? voiko sen huoletta jättää pois?

Haittaako toimintaa jos laittaa kaikki vastukset paikalleen tulevaisuutta katsellen?

Nämähän on tietysti aloittelija kymysyksiä mutta mutta....

Volkkarijermu · Post by **Volkkarijermu** » Mon Apr 03, 2006 17:54

Jos tän meinaat tehä:
http://www.turtana.com/muut/megasquirt/Yleiskuva.jpg

Pois voitais jättää:
-FET 5/6/7/8/9 ja niille liittyvät vastukset R32-R39
-IC7
-IC3
-IC4
-RV1
-Q1/Q2/Q3/Q4/Q5 ja niille liittyvät vastukset R10-R16
-Riviliittimistä kolmas ja neljäs rivi vasemmalta lukien
-Sulakkeen alla oleva nimeämätön diodi ja konkka

Kyl sieltä sitte joitakin yksittäisiä konkkia ja vastuksia vielä tipahtelis pois, mutta varmaan kannattais jättää vaan ne kalliimmat FETit ja IC:t pois ja kolvata vastukset kaikki kuitenkin.
